VFD、Servo と様々なモータードライバーの生産に焦点を当て
年間販売量 900,000 台以上
電力範囲:0.4kw~2000kw,電圧範囲:110v~10000v
サービス 配送 ネットワーク は 世界 を 覆っ て い ます
| 起源の場所: | 上海,中国 |
|---|---|
| ブランド名: | ZONCN Vfd |
| 証明: | CE |
| モデル番号: | SP600T-5R5KY-2 Vfd |
| 最小注文数量: | 1 ユニット |
| パッケージの詳細: | カートンパック |
| 受渡し時間: | 7~30 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 月100000台 |
| 材料: | メタル | 電圧: | 380V±15% |
|---|---|---|---|
| 保証: | 18ヶ月 | 定数電源: | 5.5kw VFD |
| 電気: | 交流 | 周波数源: | デジタル設定 |
| トークアップ: | 固定ブースト カスタマイズブースト 0.1%~30.0% | スピード範囲: | 1:100 |
| スタートトルク: | 0.5Hz/150% | ランプモード: | 直線ランプ |
| ハイライト: | 空気圧縮機統合器 Vfd,5.5kW 変頻ドライブ,5.5kw VFD |
||

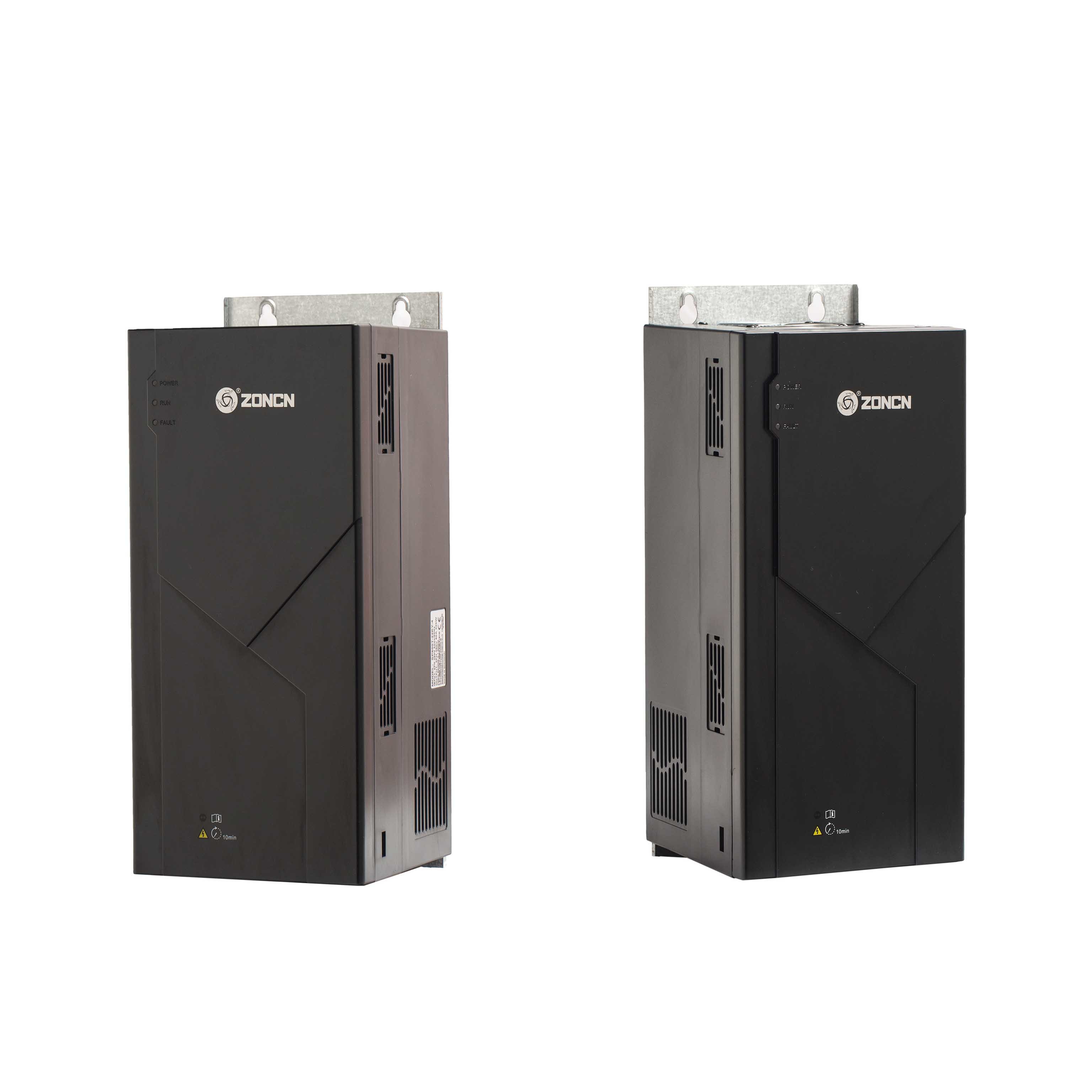

・高度に統合された空気圧縮機制御プロセスと変頻駆動技術
・彩色タッチスクリーンディスプレイを搭載し,製品のデバッグは簡単で操作も簡単です.
・制御回路端末のプラグインコネクタ端末とエラー防止プラグ設計
・高い製品統合,内蔵 220V AC電源, 24V DC外部出力.
・この製品は高度なインテリジェンス性能を持ち,包括的なアラーム機能が備わっています.例えば入力と出力相欠陥アラーム,相次列エラーアラーム,モーターとヘッドの高温アラーム (PT100とPTC検出)超電圧,低電圧などです
| ポイント | 仕様 | |
| 基本制御機能 | 制御モード | オープンループベクトル制御,V/F制御 |
| 上限周波数 |
オープン・ループベクトル制御:0~600Hz,V/F制御: 0°3200Hz |
|
| キャリア周波数設定 |
0.5kHz 15kHz キャリア周波数は 負荷の特徴に基づいて自動的に調整されます. |
|
| 入力周波数解像度 |
デジタル設定:0.01Hz アナログ設定: 最大周波数 * 0.025% |
|
| スタートトルク | 0.5Hz/150% | |
| スピード範囲 | 1:100 | |
|
速度安定性 精度 |
±0.2% | |
|
トーク制御 精度 |
±10% | |
| 過負荷容量 |
定位電流の150%で60s, 180%で3s 定位電流 |
|
| トークアップ |
固定ブースト パーソナライズドブースト 0.1%~30.0% |
|
| V/F曲線 | 3つの方法:線形,多点,N電位型V/F曲線 | |
| V/F分離 | 2つのタイプ:完全分離;半分離 | |
| ランプモード |
直線ランプ S曲線のランプ 加速/減速時間の4つのグループ 範囲は0.0~6500.0s |
|
|
コミュニケーション 方法 |
RS485 | |
| JOG制御 |
JOG周波数帯:0.00 〜 50.00 Hz JOG 加速/減速時間: 0.0~6500s |
|
| 内蔵PID |
プロセスの制御された閉ループ制御を実現します システムに簡単に |
|
| 自動電圧調節 (AVR) | 電力網の電圧が変化すると,自動的に出力電圧を一定に保つことができます | |
| 周波数源 | デジタル設定 | |
| 入力/出力インターフェース | アナログ入力 |
1 つの圧力センサー: 4 ~ 20mA 入力 2 温度センサー:PT100 |
| デジタル入力 |
2 デジタル入力 1 PTC回路保護 (通常のデジタル入力と互換性) |
|
| デジタル出力 | 1つの通常開いたリレー出力 (220VAC電圧内蔵) | |
| LED ディスプレイ | 3つのLEDディスプレイが標準です | |
| 保護 | モーターの過熱防止 (PTC),電源から地面への短回路防止,インバーターの過電流,過負荷,過電圧,過電圧,過温度,出力段階,通信障害欠陥電流検出EEPROMの書き込み障害などです | |
| 環境 | 使用場所 | 室内,直接日光,塵,腐食ガス,燃えるガス,油,煙,蒸気,滴水,塩から守られる |
| 高さ | 1000m以下 | |
| 環境温度 |
-10°C 〜40°C (環境温度の下位シフトは 40°C から 50°C の間) |
|
| 湿度 | 95%RH未満,凝縮なし | |
| 振動 | 5.9 m/s2 (0.6g) 以下の | |
| 保存温度 | -20~+60 °C | |
| モデル | W | H | H1 | D | A について | B について | Φd |
| SP600T-3R7KY-2 | 118 | 238 | 274 | 154 | 80 | 260 | 5.5 |
| SP600T-5R5KY-4 | |||||||
| SP600T-7R5KY-4 | |||||||
| SP600T-5R5KY-2 | 145 | 293 | 335 | 172 | 100 | 320 | 7 |
| SP600T-7R5KY-2 | |||||||
| SP600T-11KY-4 | |||||||
| SP600T-15KY-4 | |||||||
| SP600T-11KY-2 | 168 | 338 | 380 | 172 | 100 | 365 | 7 |
| SP600T-18KY-4 | |||||||
| SP600T-22KY-4 | |||||||
| SP600T-15KY-2 | 217 | 400 | - そうだ | 216 | 202 | 385 | 7 |
| SP600T-18KY-2 | |||||||
| SP600T-30KY-4 | |||||||
| SP600T-37KY-4 |
| ターミナル記号 | 端末機能の説明 |
| R/S/T | 3相交流入力端末 |
| U1/V1/W1 | ホストの3相交流出力端末 |
| U2/V2/W2 | 扇風機3相交流出力端末 |
| PE | 地上ターミナル |
注記:
1) PT2+,PT-はモーターのPT100端末です,接続していないときにショート接続してください,そうでなければモーターの過熱故障を報告します.
2)S3はモーターのPTC端末です.接続されていない場合は,COMでショートカットしてください.またはP4.02を0に設定してください.そうでなければ,モーターの過熱障害も報告されます.
Q1:あなたのMOQは何ですか?
A: 1 pc
Q2:あなたの支払い条件は何ですか?
A:T/T 100% 配達前に
Q3:あなたの配達時間は?
A:通常,全額支払いを受けた後10日以内.
Q4:OEM/ODMの注文はどのようにできますか?
A:あなたの注文量は,特定の要件を満たす場合,私たちはあなたのためにそれをカスタマイズすることを喜んでます.私たちは40以上のメーカーと協力しています.
