VFD、Servo と様々なモータードライバーの生産に焦点を当て
年間販売量 900,000 台以上
電力範囲:0.4kw~2000kw,電圧範囲:110v~10000v
サービス 配送 ネットワーク は 世界 を 覆っ て い ます
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ZONCN |
| 証明: | KC; CE |
| モデル番号: | SP600T-015KY-4 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 内側:箱 外側:箱 |
| 受渡し時間: | 7~30日 |
| 支払条件: | T/T パイパール |
| 供給の能力: | 1001000個/月 |
| タイプ: | ACドライブ | ブランド: | ZONCN |
|---|---|---|---|
| 入力電圧: | 380v+/-15% | 出力周波数: | 0〜320Hz |
| パワー: | 15kw | 保証: | 18ヶ月 |
| 適用する: | 空気圧縮機 | エンジンの種類: | PM |
| 出力周波数: | 50Hz/60Hz | 制御モード: | V/F センサーなしのベクトル制御 |
| ハイライト: | 3段階VFDの可変的な頻度ドライブ,380v Vfd 変頻駆動 |
||

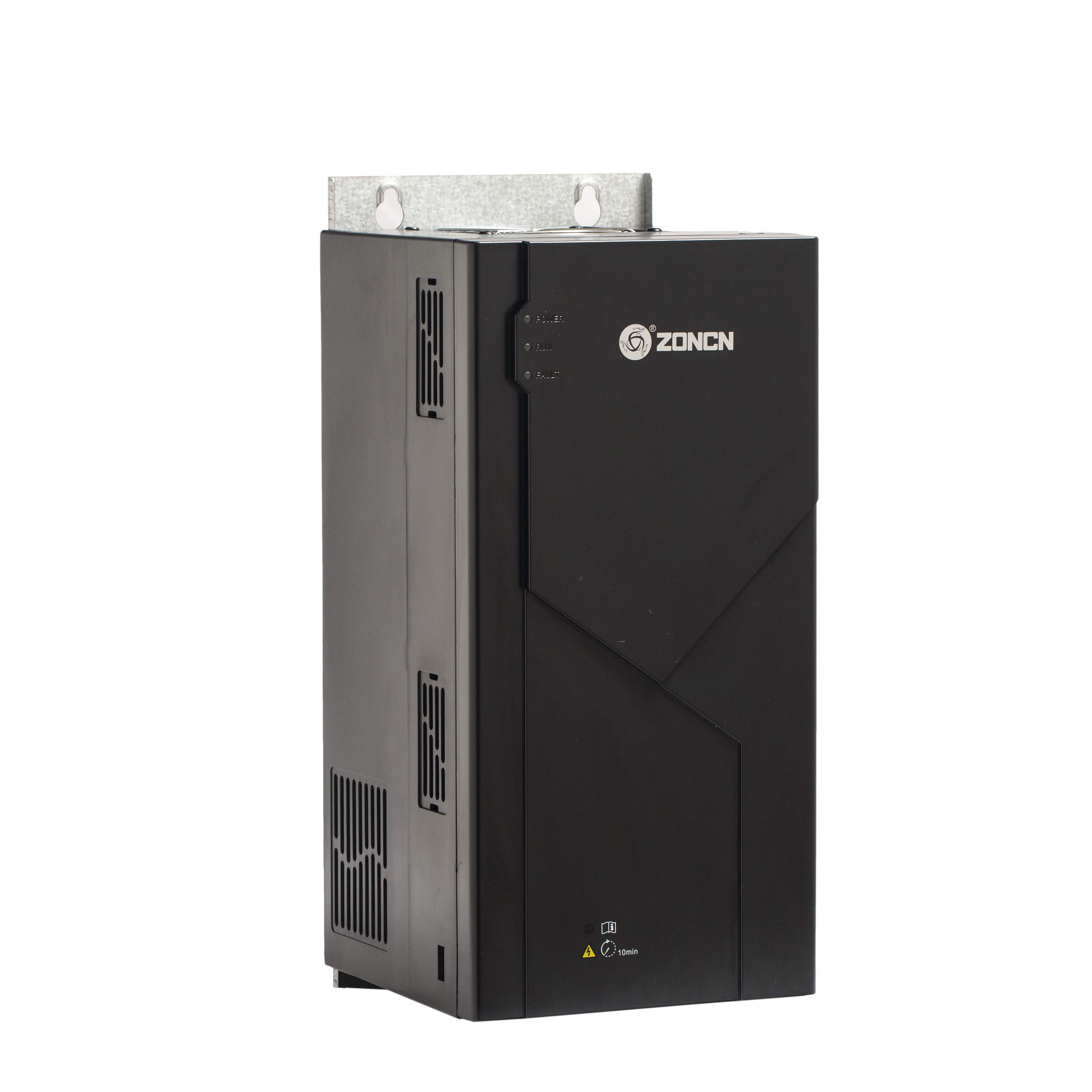

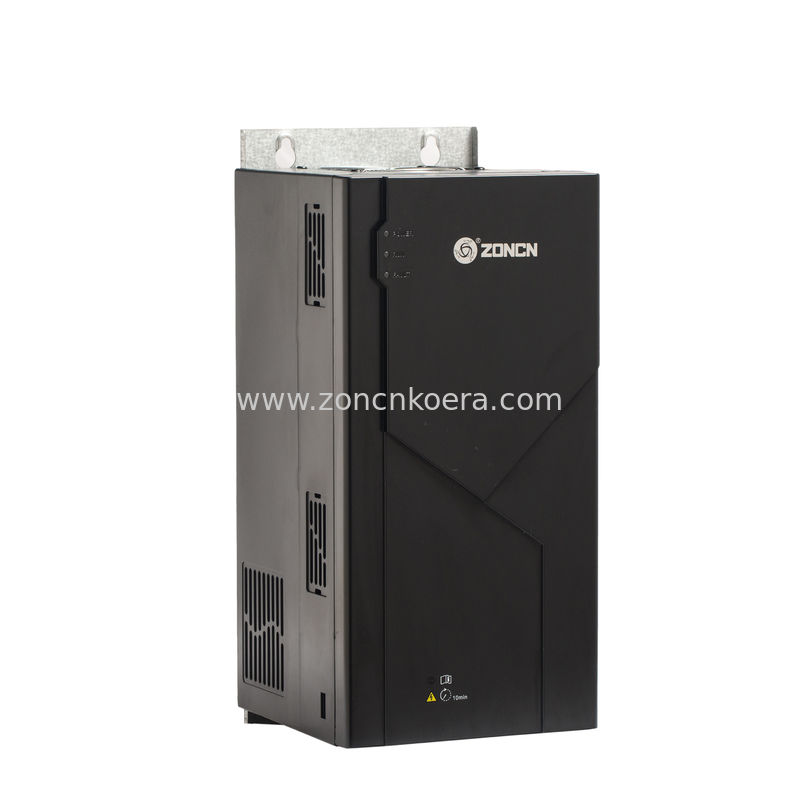

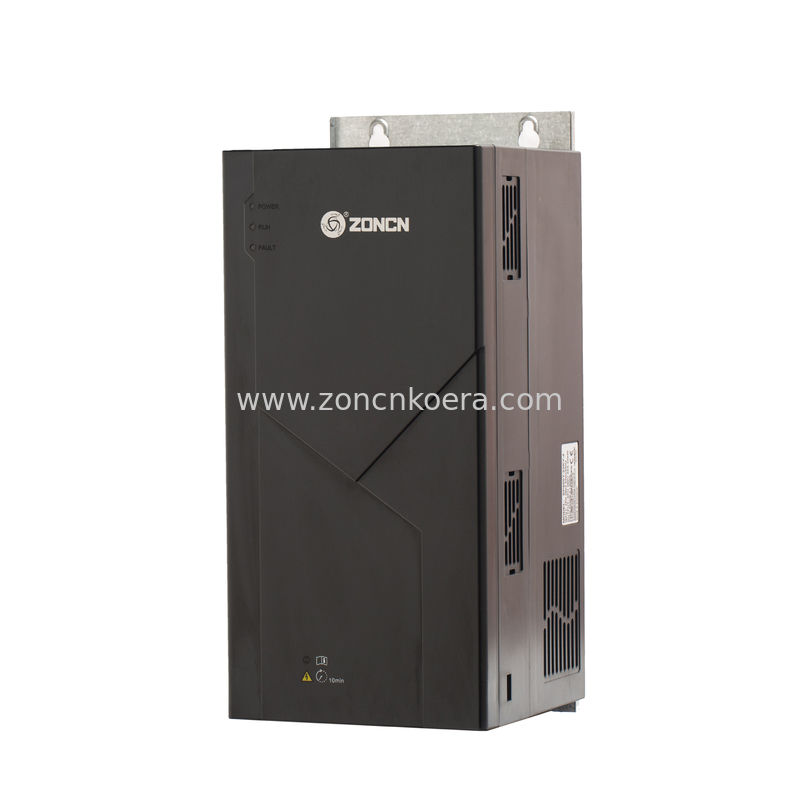

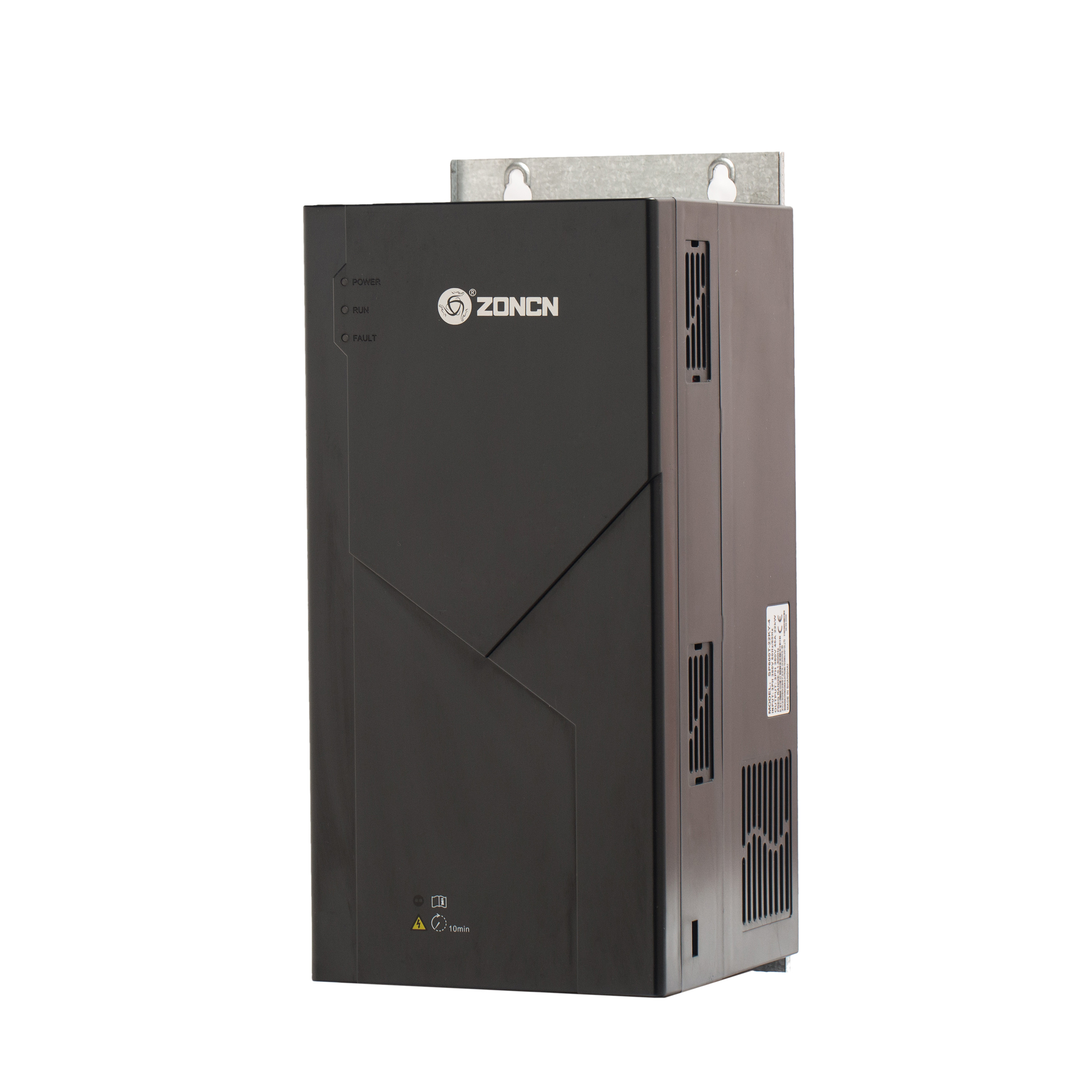

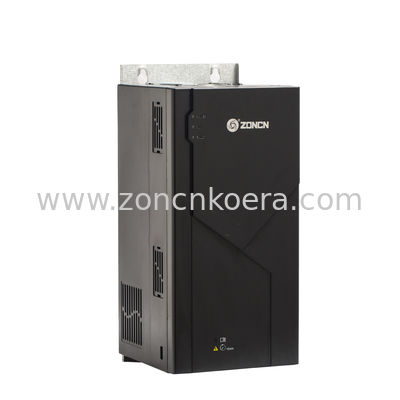

ZONCN SP600シリーズ 変頻駆動
空気圧縮器の統合器
SP600シリーズの空気圧縮機統合器は,プラスチックとシートメタル構造を使用し,床と壁に搭載されたサポート,設置が簡単です. 試験用のワイヤリング操作が簡単です.制御回路端末のプラグインコネクタと障害防止プラグ設計を使用する外部の干渉を軽減し,電力の因子を改善する直流炉,内蔵 220V AC電源,AC駆動の防電電ファイューズ24V DC 外部の出力を供給統合PT100とPTCの検出と保護回路を組み込みます. 特別なソフトウェアを使用し,HMIと接続し,テストなしでインターネット,ワンキースタートをサポートします.わかった
| ポイント | 仕様 | ||
| 基本制御機能 | 制御モード | オープンループベクトル制御,V / F制御 | |
| 最大周波数 |
オープンループベクトル制御:0~600Hz V / F コントロール: 0 〜 3200Hz |
||
| キャリア周波数 | 0.5kHz 15kHz 負荷特性に基づいてキャリア周波数が自動的に調整されます. | ||
| 入力周波数解像度 |
デジタル設定:0.01Hz アナログ設定:最大周波数 × 0.025% |
||
| スタートトルク | 0.5 Hz/150% | ||
| スピード範囲 | 1:100 | ||
| 速度安定度精度 |
± 0.2%
|
||
| トーク制御の精度 | ±10% | ||
| 過負荷容量 | 定数電流の150%で60秒,定数電流の180%で3秒 | ||
| トークアップ |
固定ブースト パーソナライズされたブースト 0.1% 〜 30.0% |
||
|
V/F曲線
|
直線のV/F曲線 多点V/F曲線 N電力のV/F曲線 (1.2電力の1.4電力の1.6電力の 1.8乗,平方) |
||
| V/F分離 | 2つのタイプ:完全分離;半分離 | ||
|
ランプモード
|
直線ランプ S曲線のランプ 加速/減速時間の4つのグループで,範囲は0.0~6500.0s |
||
| コミュニケーション方法 | RS485 | ||
|
JOG制御
|
JOG周波数帯:0.00Hz~50.00Hz JOG 加速/減速時間: 0.0~6500.0s |
||
| 内蔵PID | 簡単にプロセス制御された閉ループ制御システムを実現します. | ||
| オート電圧 規制 (AVR) |
電源の電圧が変わると 自動的に出力電圧を恒定に保つことができます | ||
| 周波数源 | デジタル設定 | ||
| 入力・出力インターフェース | アナログ入力 |
1 つの圧力センサー: 4 ~ 20mA 入力 2 温度センサー:PT100 |
|
| デジタル入力 |
2 普通のデジタル入力 1 PTC保護回路 (通常のデジタル入力と互換性) |
||
| デジタル出力 | 2つのリレーの出口が通常開いている (220VAC電圧内蔵) | ||
| LED ディスプレイ | 標準3 LEDディスプレイ | ||
| 保護 | モーターの過熱防止 (PTC),電源から地面への短回路防止,インバーターの過電流,過負荷,過電圧,過電圧,過熱,出力相損失,通信障害電流検出の欠陥EEPROMの読み書き障害などです | ||
| 扇風機 |
DP500:ファンインバーター: 380V 15-55kW マスターモーター内蔵ファンインバーター 380V 1.5kW 380V 75-160kW マスターモーター ファンインバーター 380V 2.2kW |
||
| 環境 | 設置場所 | 室内,直接日光,塵,腐食ガス,燃焼ガス,油煙,蒸気,滴水,塩などから守られる. | |
| 高さ | 1000m以下 | ||
| 環境温度 | -10°C+40°C (環境温度は40°Cから50°Cの間である場合,ダウンシフト) | ||
| 湿度 | 95%RH未満,凝縮なし | ||
| 振動 | 5.9 m/s2 (0.6 g) 未満 | ||
| 保存温度 | -20°C〜60°C | ||
インバーターの輪郭寸法と設置寸法
| モデル | W | H | H1 | D | A について | B について | Ød |
| SP600T-5R5KY-4 | 118 | 238 | 274 | 154 | 80 | 260 | 5.5 |
| SP600T-7R5KY-4 | |||||||
| SP600T-011KY-4 | 145 | 293 | 335 | 172 | 100 | 320 | 7 |
| SP600T-015KY-4 | |||||||
| SP600T-018KY-4 | 168 | 338 | 380 | 172 | 100 | 365 | 7 |
| SP600T-022KY-4 | |||||||
| SP600T-030KY-4 | 217 | 400 | - そうだ | 216 | 202 | 385 | 7 |
| SP600T-037KY-4 | |||||||
| SP600T-045KY-4 | 300 | 440 | 470 | 275 | 210 | 455 | 9 |
| SP600T-055KY-4 | |||||||
| SP600T-075KY-4 | 338 | 436 | 470 | 240 | 270 | 455 | 9 |
HM 輪郭の大きさと設置の大きさ
Wuhu Zoncn自動化機器株式会社は,中国のインバーターとサーボ製品の生産に焦点を当てた主要なメーカーの一つです19年の経験があるわかったわ4工場の総面積は10万m2+,年間生産能力は約900,000ZONCNには6つのVFDのネットワークシリーズがあります.NZ100, NZ200, Z2000, Z8000, T9000, H5000 (IP65/54)工場はISO9001品質管理システムを通過し,すべての製品はCE認証
110Vから1140Vまでの電圧範囲; 電力範囲は0.4kWから1000Kwをカバーします. 私たちの製品は,広く繊維,印刷,CNCマシン,食品パッケージ,注射マシン,ファン,ポンプ,空気圧縮機,水処理工業用洗濯機と多くの産業用アプリケーション
ZONCNは中国と海外で80以上のディーラーを持っています. 現在,私たちの製品はアジア,ヨーロッパ,アフリカ,アメリカの50カ国以上に輸出されています.ZONCNは常に電気駆動の分野に専念し,私たちのパートナーになるようあなたを歓迎します.
