VFD、Servo と様々なモータードライバーの生産に焦点を当て
年間販売量 900,000 台以上
電力範囲:0.4kw~2000kw,電圧範囲:110v~10000v
サービス 配送 ネットワーク は 世界 を 覆っ て い ます
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ZONCN |
| 証明: | CE |
| モデル番号: | Z5400A0D75K-BF |
| 最小注文数量: | 1 ユニット |
| 価格: | To be negotiable |
| パッケージの詳細: | 内側:箱,外側:箱 |
| 受渡し時間: | 15日以内に |
| 支払条件: | T/T |
| 供給の能力: | 10000ヶ月 |
| 製品名: | VFDインバーター | タイプ: | 変頻インバーター |
|---|---|---|---|
| 保護レベル: | IP65 | インプット: | 380v 3相 |
| パワー: | 0.75kw/1hp | 水止まりがない: | そうだ |
| 水供給アラーム: | そうだ | 通信インターフェース: | RS485 |
| EMCフィルター: | 内蔵 | ||
| ハイライト: | IP65 保護インバーター,0.75KW インバーター,220V 380V インバーター |
||

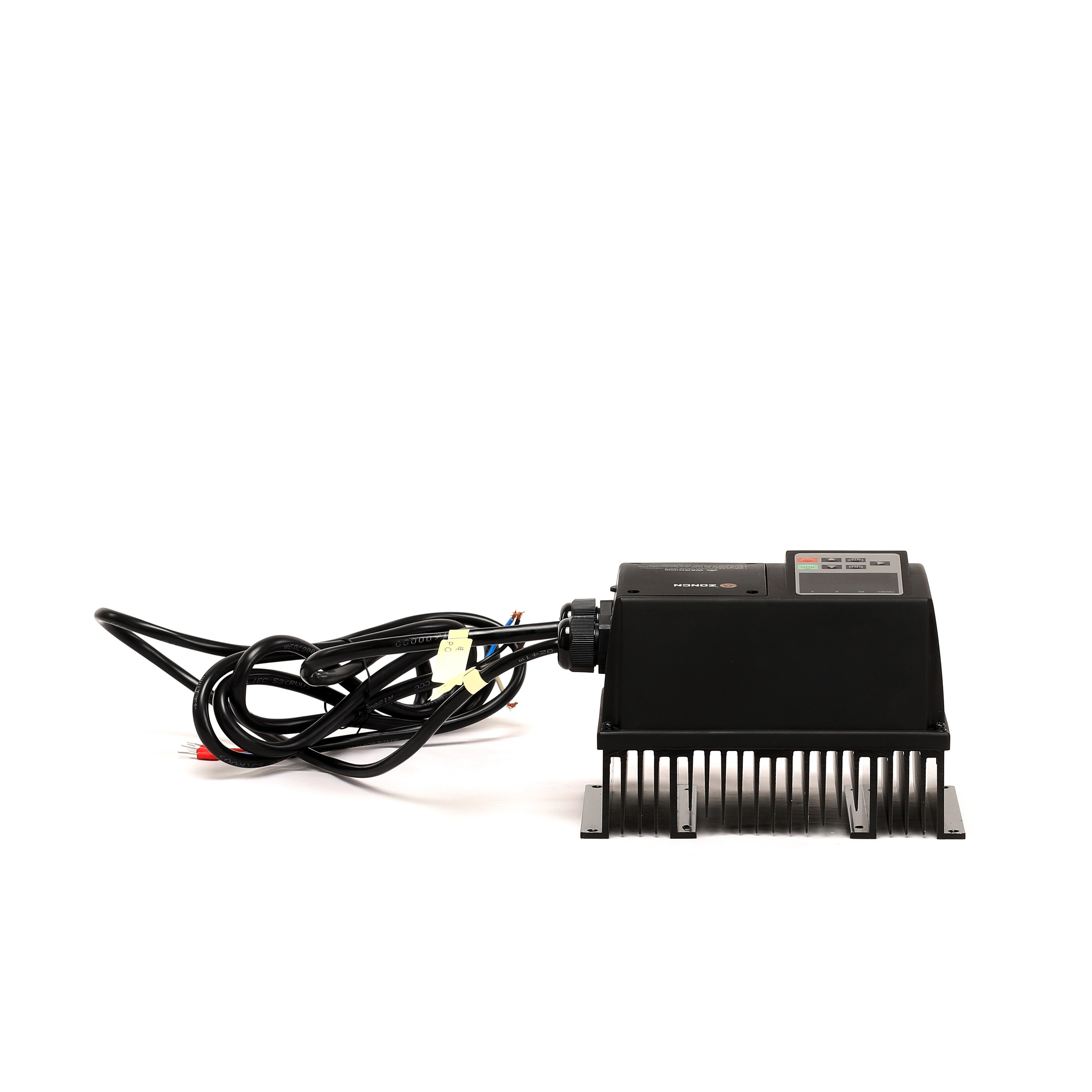

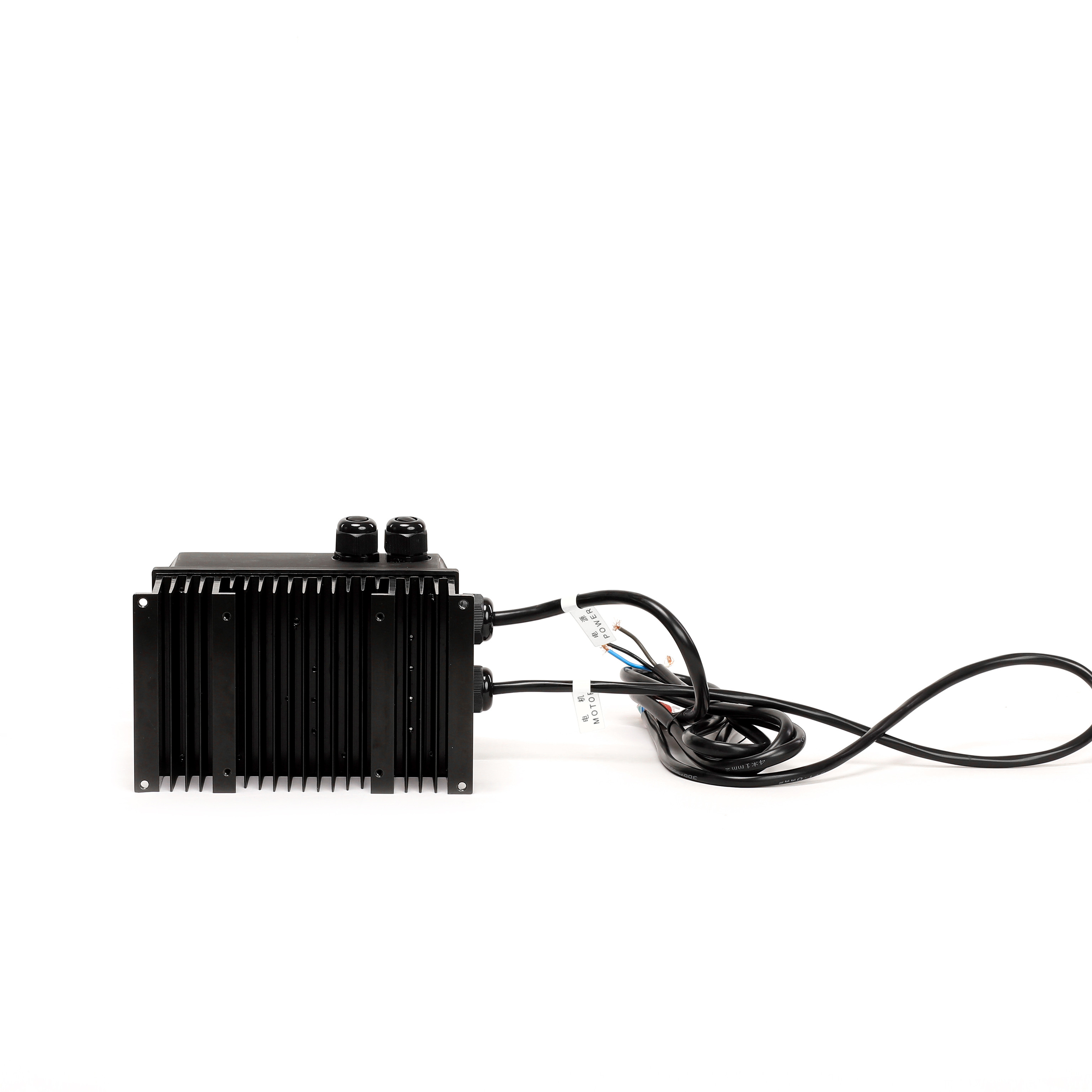

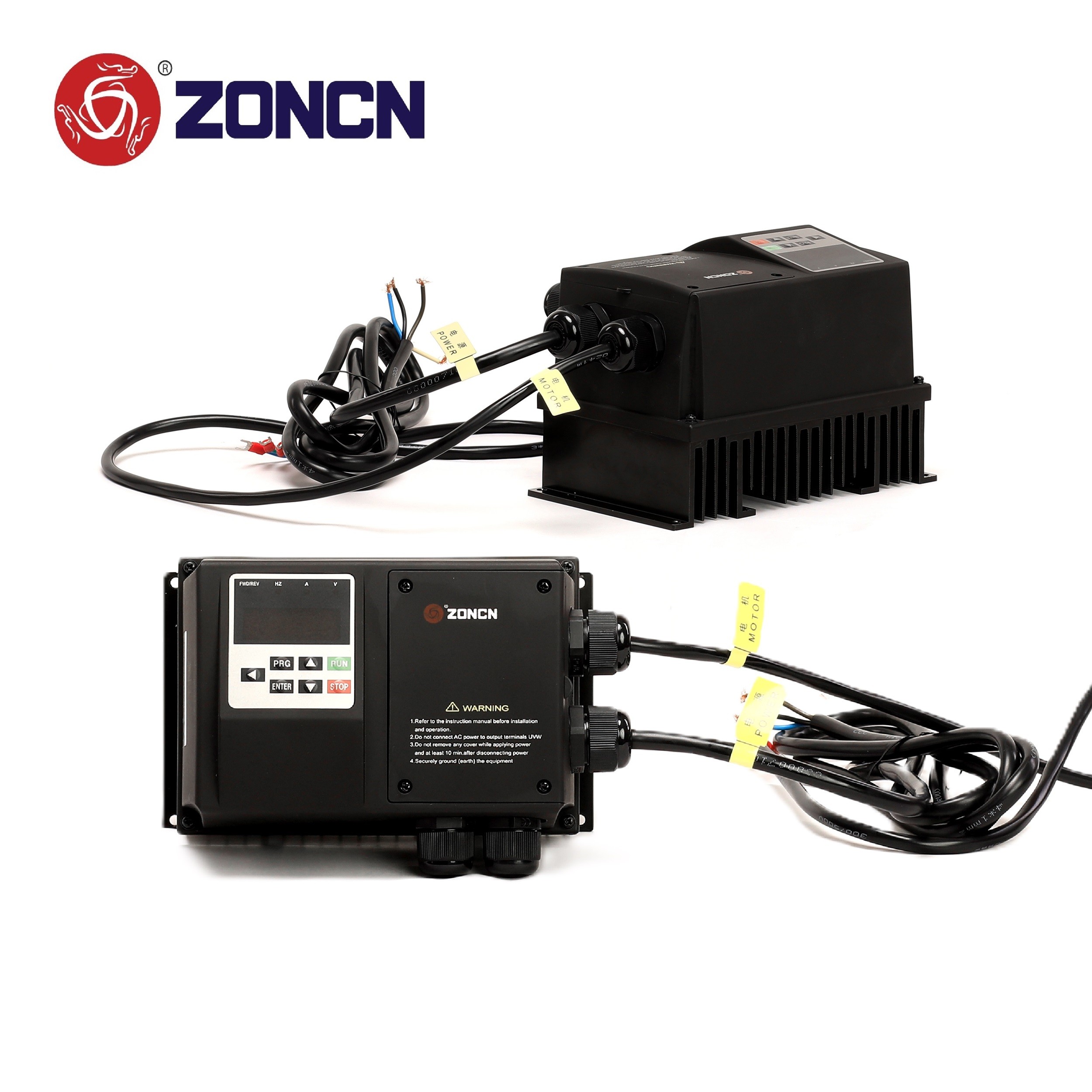

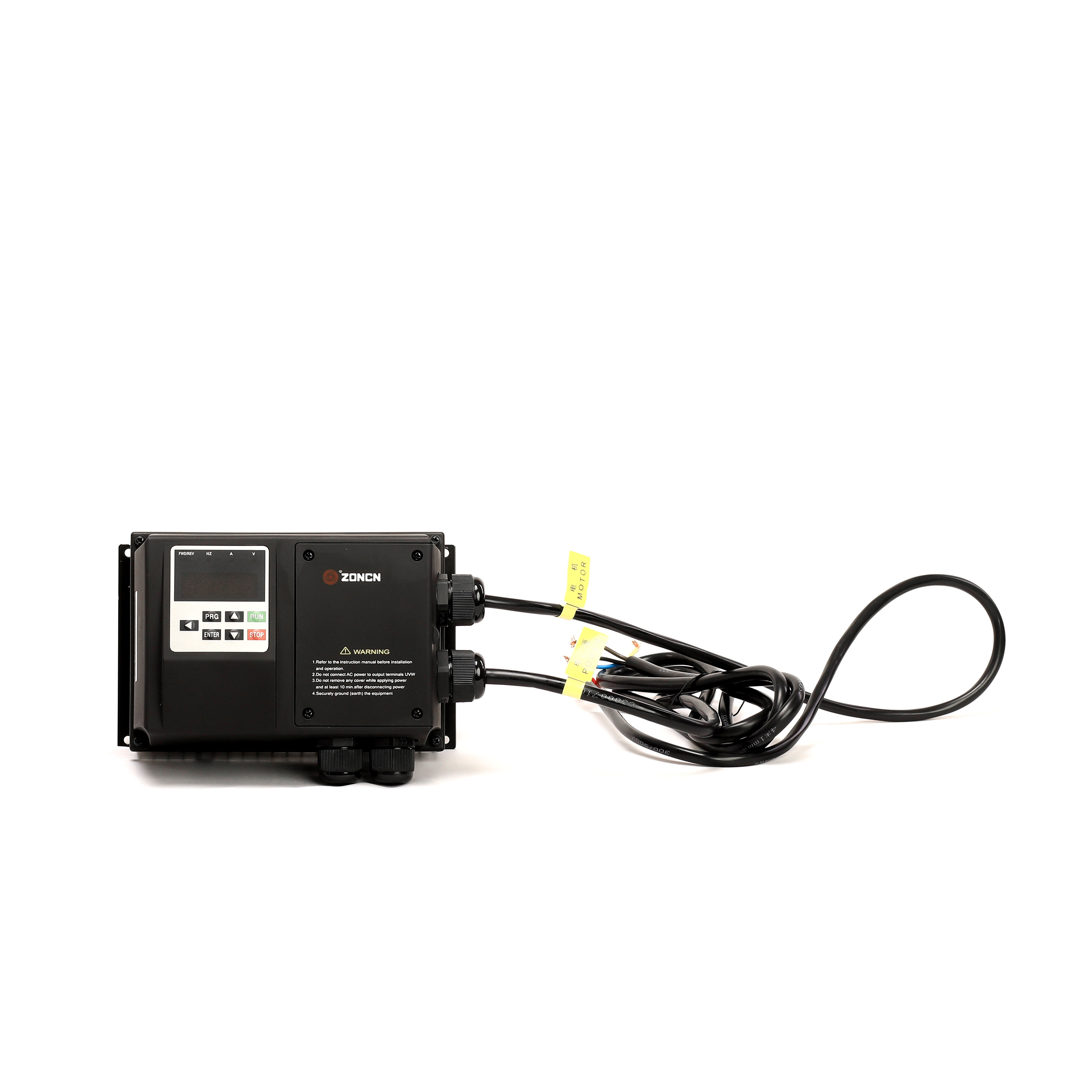

380V 0.75KW 変速駆動 VSD VFD IP65 保護付き 1HP インバーター
Z5000-BFシリーズVFDインバーターはZONCNの高保護シリーズで,3.7kw以下の電力はIP65,3.7kw以上の電力はIP54です.湿気,汚れ,高汚染など
Z5200は220v単相入力 Z5400は380v3相入力
停水や水源アラーム機能がないので ポンプによく使われます
380v 0.75kw から 11kw の水平装置と垂直装置の両方が利用できます.
Z5000シリーズのインバーターは,アナログ電圧入力 (0-10V) とアナログ電流入力 (4-20mA) を備えています.
0.75kWから160kWの電源が利用可能である.
| ポイント | Z5000-BFシリーズ VFDインバーター | |
| 標準機能 | 制御モード | センサーなしの流量ベクトル制御 (SFVC) |
| 電圧/周波数 (V/F) 制御 | ||
| 最大周波数 | ベクトル制御: 0 〜 320 Hz | |
| V/F コントロール: 0~3200Hz | ||
| キャリア周波数 | 1 kHz 〜16 kHz | |
| キャリア周波数は負荷特性に合わせて自動的に調整できます. | ||
| 入力周波数解像度 | デジタル設定:0.01 Hz | |
| アナログ設定:最大周波数 × 0.025% | ||
| スタートトルク | G型:0.5 Hz/150% (SFVC) | |
| P型:0.5 Hz/100% | ||
| スピード範囲 | 1100 (SFVC) | |
| 速度安定度精度 | ±0.5% (SFVC) | |
| 過負荷容量 | G型: 150%の電流で60秒, 180%の電流で3秒 | |
| P型: 120%の電流で60秒, 150%の電流で3秒 | ||
| トークアップ | 固定ブースト | |
| パーソナライズされたブースト 0.1% 〜 30.0% | ||
| V/F曲線 | 直線のV/F曲線 | |
| 多点V/F曲線 | ||
| N電力のV/F曲線 (1.2電力の1.4電力の1.6電力の1.8電力の平方) | ||
| V/F分離 | 2種類:完全分離,半分離 | |
| ランプモード | 直線ランプ | |
| S曲線のランプ | ||
| 加速/減速時間の4つのグループで,範囲は0.0~6500.0s | ||
| DCブレーキ | DCブレーキ周波数:最大周波数まで0.00 Hz ブレーキ時間:0.0~36.0s | |
| ブレーキ動作電流値: 0.0%~100.0% | ||
| JOG制御 | JOG周波数帯:0.00 〜 50.00 Hz | |
| JOG 加速/減速時間: 0.0~6500.0s | ||
| 搭載 複数の事前に設定された速度 | シンプルなPLC機能または入力によって最大16の速度を実現します. | |
| 機内PID | 簡単にプロセス制御された閉ループ制御システムを実現します. | |
| オート電圧 | 電源の電圧が変わると 自動的に出力電圧を恒定に保つことができます | |
| 規制 (AVR) | ||
| 超電圧/ | 電流と電圧は,電流過電/電流過電による頻繁なトリッピングを避けるため,走行過程中に自動的に制限されます. | |
| 超電流スタンド | ||
| コントロール | ||
| トルック制限とトルック制御 | 自動でトルクを制限し,走行過程で頻繁に電流過剰を防ぐことができます. | |
| 瞬間の停止は止まらない | 負荷フィードバックエネルギーは電圧減少を補償し,ACドライブが短期間稼働し続けることができる. | |
| 速流制限 | ACドライブが頻繁に過電故障するのを防ぎます | |
| 高性能 | アシンクロンモーターの制御は高性能の電流ベクトル制御技術によって実施される. | |
| タイミング制御 | 時間帯:0.0~6500.0分 | |
| コミュニケーション方法 | RS485 | |
| コマンドチャネルを実行 | パネルから,制御端末から, | |
| シリアル通信ポートは,多くの方法で切り替えることができます | ||
| 周波数源 | 10種類の周波数源で, | |
| デジタルアナログ電圧,アナログ電流,パルス,シリアルポート. 多くの方法で切り替えることができます | ||
| 補助周波数源 | 10種類の周波数源,デジタルアナログ電圧,アナログ電流,パルス,シリアルポートによって与えられます. | |
| 入力と出力 | 入力端末 | 6つのデジタル入力端末で,1つの端末は最大100kHzの高速パルス入力に対応する. |
| 2つのアナログ入力端末,そのうちの1つは0~10Vの電圧入力のみをサポートし,もう1つは0~10Vの電圧入力と4~20mAの電流入力をサポートします. | ||
| 出力端末 | 1 つのデジタル出力端末 | |
| 1 リレー出力端末 (RA.RB.RC) | ||
| 1つのアナログ出力端末:020 mAの出力電流または010 Vの出力電圧に対応する | ||
| 周波数源 | デジタル設定,アナログ電圧設定,アナログ電流設定,パルス設定,シリアル通信ポート設定 | |
| LEDディスプレイ | パラメータが表示されます. | |
| 鍵のロックと機能選択 | 鍵を部分的または完全にロックし,不具合を防ぐためにいくつかの鍵の機能範囲を定義することができます. | |
| 保護モード | 電源を入れると短回路検出,出力相損失保護,過電源保護,過電圧保護,過電圧保護,過熱保護,過負荷保護 | |
| VFDモデル | 入力電圧 | 定数出力 (KW) | 定数入力電流 (A) | 定数出力電流 (A) | モーターパワー (kW) |
| Z5200A00D7K-BF | 1PH AC220V ±15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ±15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| ... ほら | ... ほら | ... ほら | ... ほら | ... ほら | |
| Z5400A00160K-BF | 160 | 160 |
