VFD、Servo と様々なモータードライバーの生産に焦点を当て
年間販売量 900,000 台以上
電力範囲:0.4kw~2000kw,電圧範囲:110v~10000v
サービス 配送 ネットワーク は 世界 を 覆っ て い ます
| 起源の場所: | 上海,中国 |
|---|---|
| ブランド名: | ZONCN |
| 証明: | CE |
| モデル番号: | Z5000-BFシリーズ |
| 最小注文数量: | 1 ユニット |
| パッケージの詳細: | カートン包装 |
| 受渡し時間: | 7~30 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 月100000個 |
| モデル: | Z5400A0015K-BF | パワー: | 15kw ((20HP) |
|---|---|---|---|
| EMCフィルター: | そうだ | 防水クラス: | IP54 |
| 特徴: | 速度制御 | コミュニケーション モード: | RS485 |
| 適用する: | 水ポンプ | ||
| ハイライト: | 15KW 高防護レベルインバーター,高防護レベル インバーター IP54 防水,周波数駆動 IP54 |
||

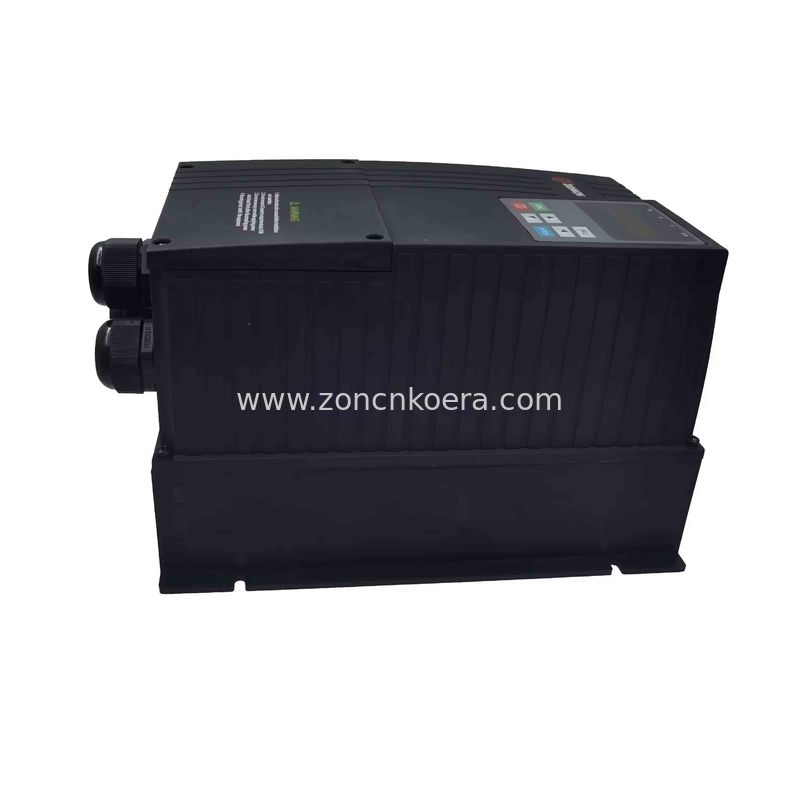

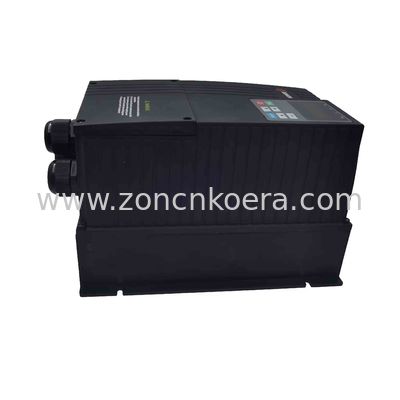

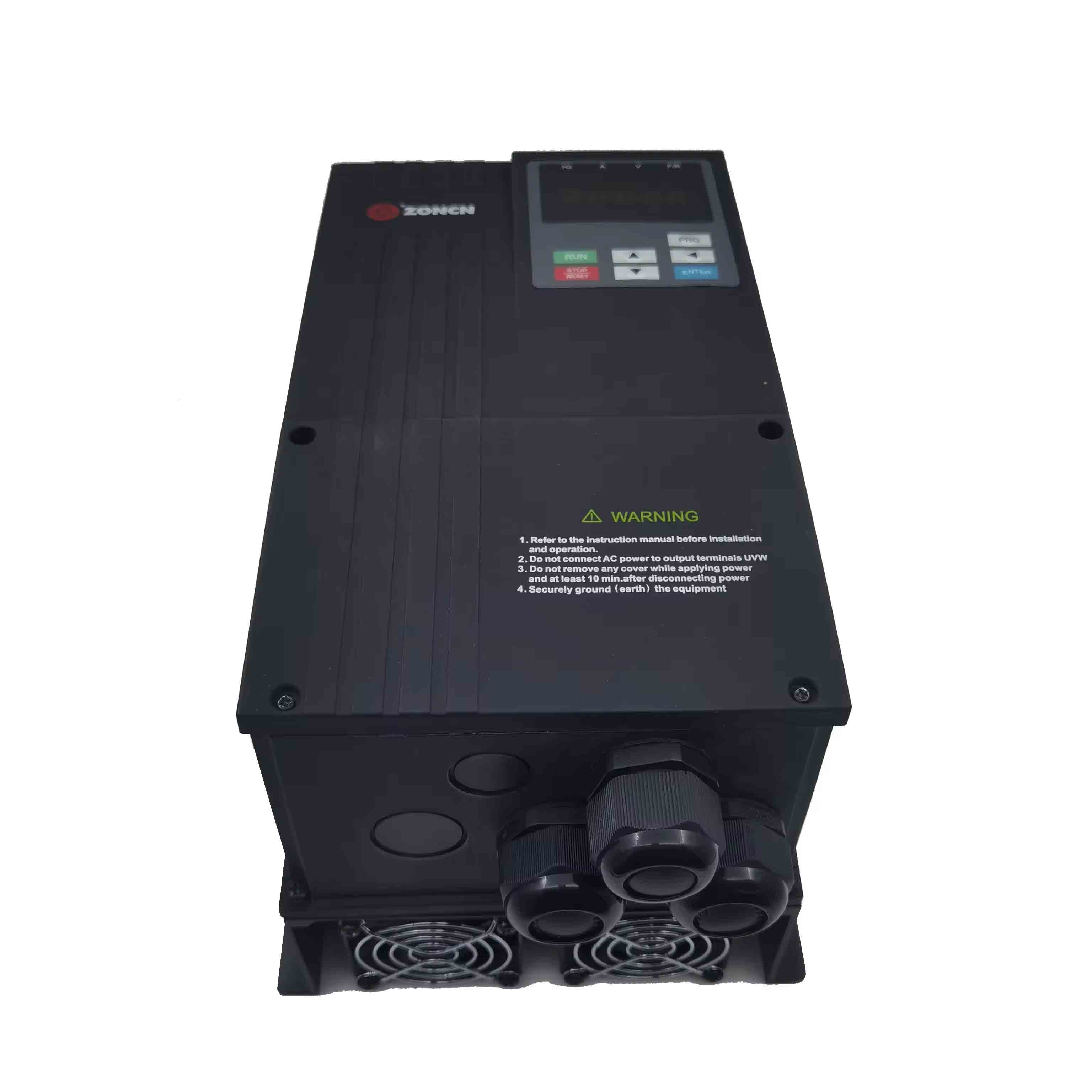

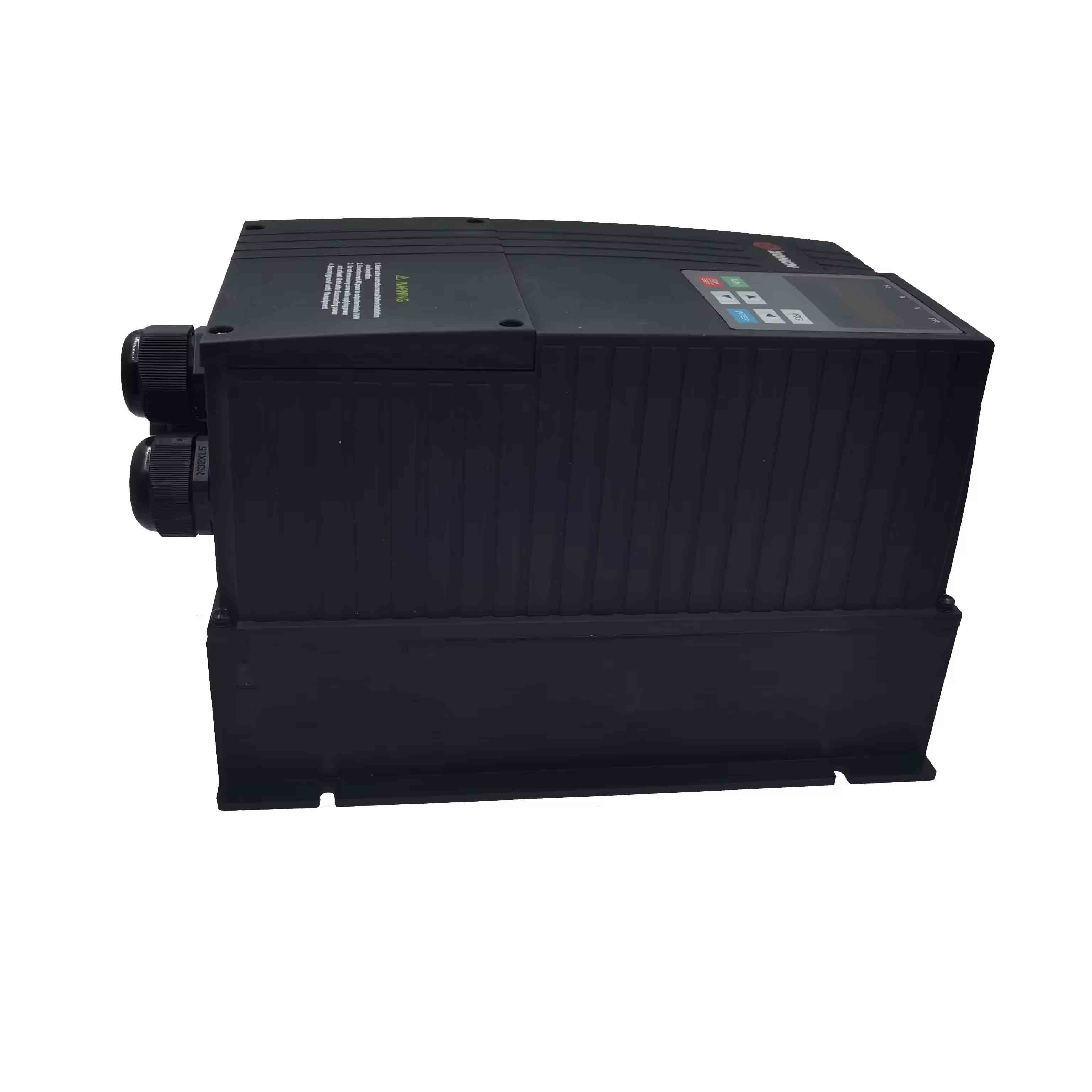

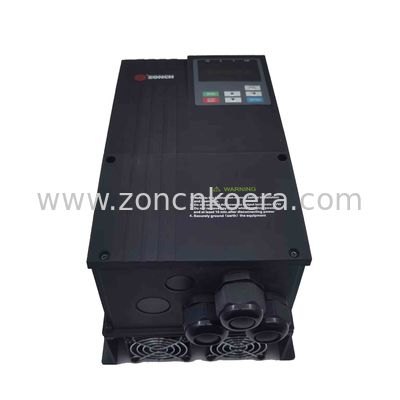

Z5000-BFシリーズインバーターは,多くの利点を提供しています. 優れた性能を提供し,信頼性の高い動作を保証する最小限の故障率を誇っています.防水と防塵能力が優れているためさらに,Z5000-BFシリーズはエネルギー効率が高く,消費電力を削減します.効率的な散熱メカニズムとシンプルな設置プロセスを組み込むZ5000-BFシリーズインバーターは,性能,信頼性,水と塵の耐性,エネルギー効率,熱散,および安装の容易さにおいて優れています.
|
ポイント |
Z5000-BFインバーター |
| 制御モード |
センサーなしの流量ベクトル制御 (SFVC) 電圧/周波数 (V/F) 制御 |
| 最大周波数 | ベクトル制御:0-320Hz V/F制御:0-3200Hz |
| キャリア周波数 |
1kHz~16kHz キャリア周波数は負荷特性に合わせて自動的に調整されます. |
| 入力周波数解像度 |
デジタル設定:0.01Hz アナログ設定: 最大周波数0.025% |
| スタートトルク |
G:タイプ:0.5Hz/150% (SVC) P:タイプ:0.5Hz/100% |
| スピード範囲 | 1100 (SVC) |
| 速度安定度精度 | ±0.5% (SVC) |
| 過負荷容量 |
G型:電流の150%で60秒,電流の180%で3秒 P型:名電流の120%で60秒,名電流の150%で3秒 |
| トークアップ | オートブースト; パーソナライズブースト:00.1%~30.0% |
| VF曲線 | 直線V/F曲線 多点V/F曲線 N電力のV/F曲線 |
| VF分離 | 2種類:完全分離;半分離 |
| ランプモード | 直線のランプS曲線のランプ加速/減速時間の4つのグループ:0~6500.0s |
| 自動電圧調節 (AVR) | 電力電源の電圧が変わるときに,自動的に一定の出力電圧を維持することができます |
| 速流制限 | ACドライブが頻繁に電流障害を回避するのに役立ちます |
| トルク制限と制御 | 電力電源の電圧が変わるときに,自動的に一定の出力電圧を維持することができます |
| 機内PID | 簡単にプロセス制御された閉ループ制御システムを実現 |
| JOG制御 |
JOG周波数帯:0.00 〜 50.00 Hz JOG 加速/減速時間: 0.0~6500.0s |
| DCブレーキ | DCブレーキ周波数:0.00Hzから最大周波数まで ブレーキ時間:0.0-100.0s ブレーキ動作電流値:0.0%~100.0% |
| 瞬時の停電は止まらない | 負荷フィードバックエネルギーは電圧減少を補償し,ACドライブが短期間稼働し続けることができる. |
| タイミング制御 | 時間帯:0.0分~6500.0分 |
| コミュニケーション | RS485 |
| コマンドチャンネルを実行 | パネルによって,制御端末,シリアル通信ポート,多くの方法で切り替えることができます |
| 周波数源 | デジタルアナログ電圧,アナログ電流,パルス,シリアルポートによって与えられる10種類の周波数源.それは多くの方法で切り替えることができます. |
| 補助周波数源 | 10種類の周波数源,簡単にマイクロ調整,周波数シンセサイザーを実現することができます |
| 入力端末 |
6つのデジタル入力端末があり,そのうちの1つは最大100kHzの高速パルス入力をサポートします (オプションです). 2つのアナログ入力端末で,1つは0~10Vの電圧入力のみをサポートし,もう1つは0~10Vの電圧入力または4~20mAの電流入力をサポートする. |
| 出力端末 |
1 デジタル出力端末 1 リレー出力端末 1 つのアナログ出力端末: 0-20 mA の出力電流または 0-10v の出力電圧をサポートする |
| 複数の保護モード | 電源を入れると短回路検出,出力相損失保護,過電流保護,過電圧保護,過電圧保護,過熱保護,過負荷保護 |
| モデル | 定数出力 (kW) | 定数入力電流 (A) | 定数出力電流 (A) | モーターパワー (kW) |
| 入力電圧 (v):1PH AC 220V±15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| 入力電圧:3PH AC 380V±15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| モデル | モーター | 出力電流 | マウント寸法 (mm) | |||||
| 総寸法 | ||||||||
| W | H | D | A について | B について | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
注記:
380v/0.75-11kw 水平装置と垂直装置は同時に存在します. -Vは垂直装置を表します. 15kw以上のものは垂直で設置されます.
適用:
適用される産業:
石炭鉱山:石炭鉱山の作業環境には多くの石炭塵と湿度があり,そのため,設備の高い塵と湿度耐性が求められます.
セメント生産工場:セメント生産プロセスでは多くの塵が生成され,湿った生産プロセスを使用しているため,環境の湿度も高くなります.
粉末加工工場:粉末加工過程で粉末粉が多く発生し,加工過程で湿度が必要であるため,環境の湿度も高い.
陶器生産工場:陶器生産プロセスは多くの塵を生成し,鋳造と調理のために水を使用しているため,環境の湿度も高い.
石炭灰処理施設:石炭灰処理施設は,石炭燃焼による石炭灰と廃棄物を処理し,環境には高い塵と湿度があります.
これらの産業における労働環境は,通常,高塵度および高湿度で,機器の防塵および防湿性能に高い要求事項を提示する.これらの産業では,適切な防塵・防湿機器を使用することが不可欠で,機器の正常な動作と作業環境の安全性を確保する..
典型的な配線図:
1MOQは何ですか?
1 PC
2支払い条件は?
T/Tは配達前に100%です.
3配達時間は?
快速な配達が利点は 通常は10日以内です
4OEM/ODMはどうしたらできるの?
私たちは40以上のブランドのOEMをします.あなたの注文が一定の量に達すると,私たちはあなたのためにそれをすることができます.
