VFD、Servo と様々なモータードライバーの生産に焦点を当て
年間販売量 900,000 台以上
電力範囲:0.4kw~2000kw,電圧範囲:110v~10000v
サービス 配送 ネットワーク は 世界 を 覆っ て い ます
| 起源の場所: | 上海,中国 |
|---|---|
| ブランド名: | ZONCN |
| 証明: | CE |
| モデル番号: | Z5000-BFシリーズ |
| 最小注文数量: | 1 ユニット |
| パッケージの詳細: | カートン包装 |
| 受渡し時間: | 7~30 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 月100000個 |
| モデル: | Z5200A01D5K-BF;Z5200A02D2K-BF | パワー: | 220V 1.5KW,220V 2.2KW |
|---|---|---|---|
| EMCフィルター: | そうだ | 防水クラス: | IP65 |
| 特徴: | 速度制御 | コミュニケーション モード: | RS485 |
| ハイライト: | 320Hz 高防護レベルインバーター,高防護レベル インバーター 1.5kw |
||

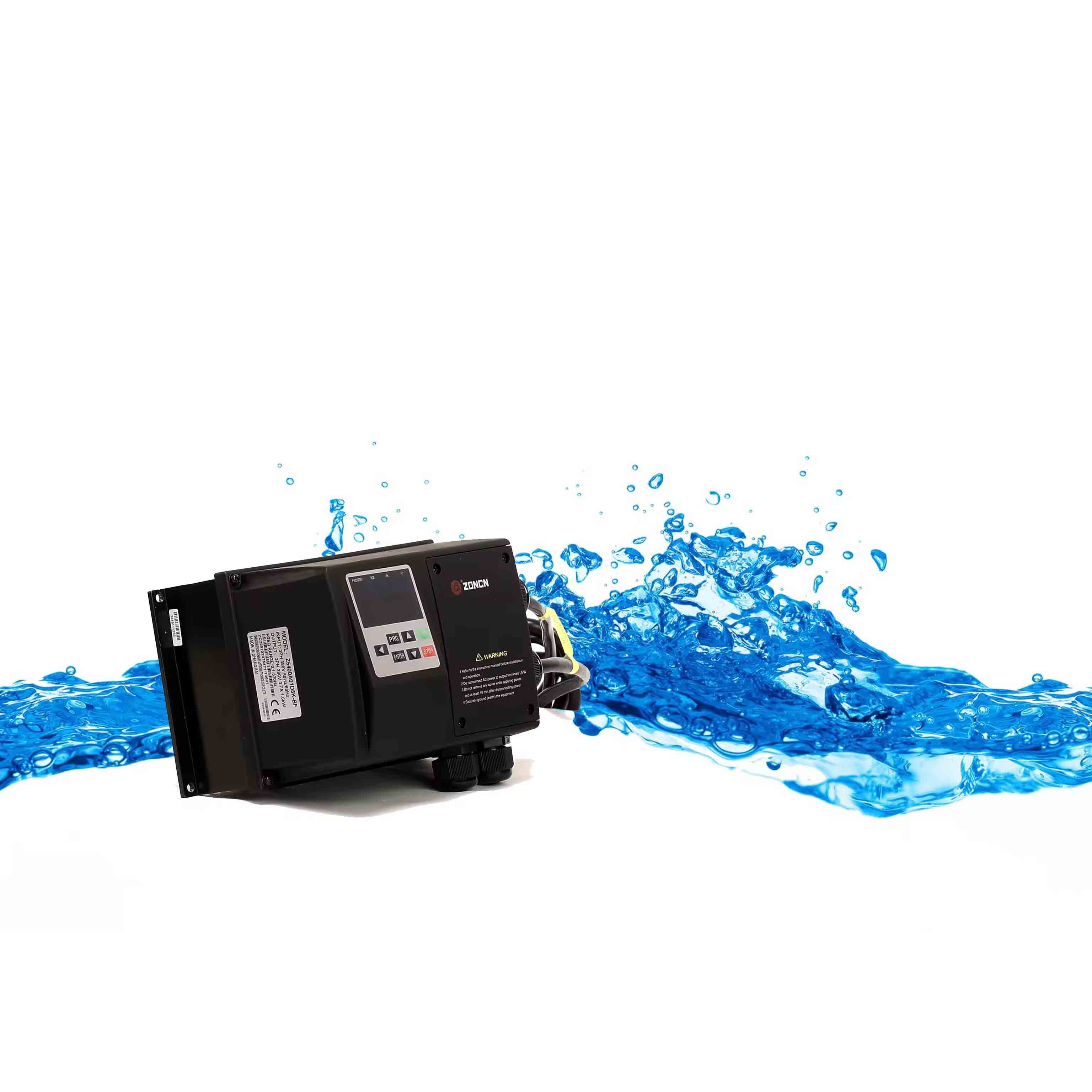

Z5000-BFシリーズインバーターは,多くの利点を提供しています. 優れた性能を提供し,信頼性の高い動作を保証する最小限の故障率を誇っています.防水と防塵能力が優れているためさらに,Z5000-BFシリーズはエネルギー効率が高く,消費電力を削減します.効率的な散熱メカニズムとシンプルな設置プロセスを組み込むZ5000-BFシリーズインバーターは,性能,信頼性,水と塵の耐性,エネルギー効率,熱散,および安装の容易さにおいて優れています.
|
ポイント |
Z5000-BFインバーター |
| 制御モード |
センサーなしの流量ベクトル制御 (SFVC) 電圧/周波数 (V/F) 制御 |
| 最大周波数 | ベクトル制御:0-320Hz V/F制御:0-3200Hz |
| キャリア周波数 |
1kHz~16kHz キャリア周波数は負荷特性に合わせて自動的に調整されます. |
| 入力周波数解像度 |
デジタル設定:0.01Hz アナログ設定: 最大周波数0.025% |
| スタートトルク |
G:タイプ:0.5Hz/150% (SVC) P:タイプ:0.5Hz/100% |
| スピード範囲 | 1100 (SVC) |
| 速度安定度精度 | ±0.5% (SVC) |
| 過負荷容量 |
G型:電流の150%で60秒,電流の180%で3秒 P型:名電流の120%で60秒,名電流の150%で3秒 |
| トークアップ | オートブースト; パーソナライズブースト:00.1%~30.0% |
| VF曲線 | 直線V/F曲線 多点V/F曲線 N電力のV/F曲線 |
| VF分離 | 2種類:完全分離;半分離 |
| ランプモード | 直線のランプS曲線のランプ加速/減速時間の4つのグループ:0~6500.0s |
| 自動電圧調節 (AVR) | 電力電源の電圧が変わるときに,自動的に一定の出力電圧を維持することができます |
| 速流制限 | ACドライブが頻繁に電流障害を回避するのに役立ちます |
| トルク制限と制御 | 電力電源の電圧が変わるときに,自動的に一定の出力電圧を維持することができます |
| 機内PID | 簡単にプロセス制御された閉ループ制御システムを実現 |
| JOG制御 |
JOG周波数帯:0.00 〜 50.00 Hz JOG 加速/減速時間: 0.0~6500.0s |
| DCブレーキ | DCブレーキ周波数:0.00Hzから最大周波数まで ブレーキ時間:0.0-100.0s ブレーキ動作電流値:0.0%~100.0% |
| 瞬時の停電は止まらない | 負荷フィードバックエネルギーは電圧減少を補償し,ACドライブが短期間稼働し続けることができる. |
| タイミング制御 | 時間帯:0.0分~6500.0分 |
| コミュニケーション | RS485 |
| コマンドチャンネルを実行 | パネルによって,制御端末,シリアル通信ポート,多くの方法で切り替えることができます |
| 周波数源 | デジタルアナログ電圧,アナログ電流,パルス,シリアルポートによって与えられる10種類の周波数源.それは多くの方法で切り替えることができます. |
| 補助周波数源 | 10種類の周波数源,簡単にマイクロ調整,周波数シンセサイザーを実現することができます |
| 入力端末 |
6つのデジタル入力端末があり,そのうちの1つは最大100kHzの高速パルス入力をサポートします (オプションです). 2つのアナログ入力端末で,1つは0~10Vの電圧入力のみをサポートし,もう1つは0~10Vの電圧入力または4~20mAの電流入力をサポートする. |
| 出力端末 |
1 デジタル出力端末 1 リレー出力端末 1 つのアナログ出力端末: 0-20 mA の出力電流または 0-10v の出力電圧をサポートする |
| 複数の保護モード | 電源を入れると短回路検出,出力相損失保護,過電流保護,過電圧保護,過電圧保護,過熱保護,過負荷保護 |
| モデル | 定数出力 (kW) | 定数入力電流 (A) | 定数出力電流 (A) | モーターパワー (kW) |
| 入力電圧 (v):1PH AC 220V±15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| 入力電圧:3PH AC 380V±15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| モデル | モーター | 出力電流 | マウント寸法 (mm) | |||||
| 総寸法 | ||||||||
| W | H | D | A について | B について | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
注記:
380v/0.75-11kw 水平装置と垂直装置は同時に存在します. -Vは垂直装置を表します. 15kw以上のものは垂直で設置されます.
適用:
Z5000-BFシリーズのドライブは,高汚染,高湿度環境での使用に最適であり,インバーター損傷を防ぐために優れた耐水性があります.
まず,Z5000-BFシリーズインバーターは,水分,塵,その他の汚染物質が内部に入ることを効果的に防止する高度に保護的なハウジング設計を使用します.この設計により,インバーターは,外部環境からの干渉なしに,非常に汚染された環境で正常に動作することができます..
第二に,Z5000-BFシリーズのインバーターは,高湿度環境での信頼性を確保するために,プロの防水技術を使用しています.防水密封構造と防水ワイヤリングデザインを有効に水分浸透を防止し,主要な部品への損傷リスクを減らす湿った工場の床,水処理施設,または屋外環境では,Z5000-BFシリーズは安定して作業を動かし,湿度から機器を保護します.
さらに,Z5000-BFシリーズのドライブは厳格な保護テストと品質管理を受け,厳しい環境での信頼性と耐久性を保証します.耐湿性も耐腐蝕性も良い高湿度環境による課題に対応し,使用期間を延長します.
簡単に言うと,Z5000-BFシリーズのインバーターは,高汚染と高湿度環境での使用に理想的な選択です.耐水性能と信頼性は,厳しい環境で損傷からインバータを保護し,設備の安定した動作を確保することができます工業生産,水処理,鉱山,その他の高湿度環境では,Z5000-BFシリーズのドライブが信頼性の高い電気駆動ソリューションを提供します.
典型的な配線図:
1MOQは何ですか?
1 PC
2支払い条件は?
T/Tは配達前に100%です.
3配達時間は?
快速な配達が利点は 通常は10日以内です
4OEM/ODMはどうしたらできるの?
私たちは40以上のブランドのOEMをします.あなたの注文が一定の量に達すると,私たちはあなたのためにそれをすることができます.
